Última actualización: octubre de 2026 · Por Julio, Galpones El Tano (más de 10 años fabricando y montando galpones galvanizados)
Abajo está qué hace cada parte, cómo se calcula la estructura y cómo se fabrica y se monta.
¿Qué partes tiene la estructura de un galpón metálico?
La estructura de un galpón metálico tiene cinco partes: columnas que bajan las cargas al suelo, cerchas que cruzan de columna a columna, correas que van de cercha a cercha, la chapa de cubierta y laterales, y las placas de anclaje que fijan cada columna a su base. En Galpones El Tano todas son de acero galvanizado.
| Parte | Qué hace | Dónde va |
|---|---|---|
| Columnas | Bajan el peso del techo y el empuje del viento a las bases | En el perímetro, cada 5 o 6 m a lo largo |
| Cerchas | Cubren la luz sin columnas intermedias y dan la pendiente | De columna a columna, a lo ancho |
| Correas | Sostienen la chapa y unen los pórticos entre sí | De cercha a cercha, a lo largo |
| Chapa | Cubierta y cerramiento | Sobre las correas y en los laterales |
| Placas de anclaje | Fijan la columna a la base contra el viento | Al pie de cada columna, abulonadas |
Cada cercha con sus dos columnas forma un pórtico. El galpón es una serie de pórticos repetidos a lo largo, unidos por las correas.
¿Qué hacen las columnas y cada cuánto van?

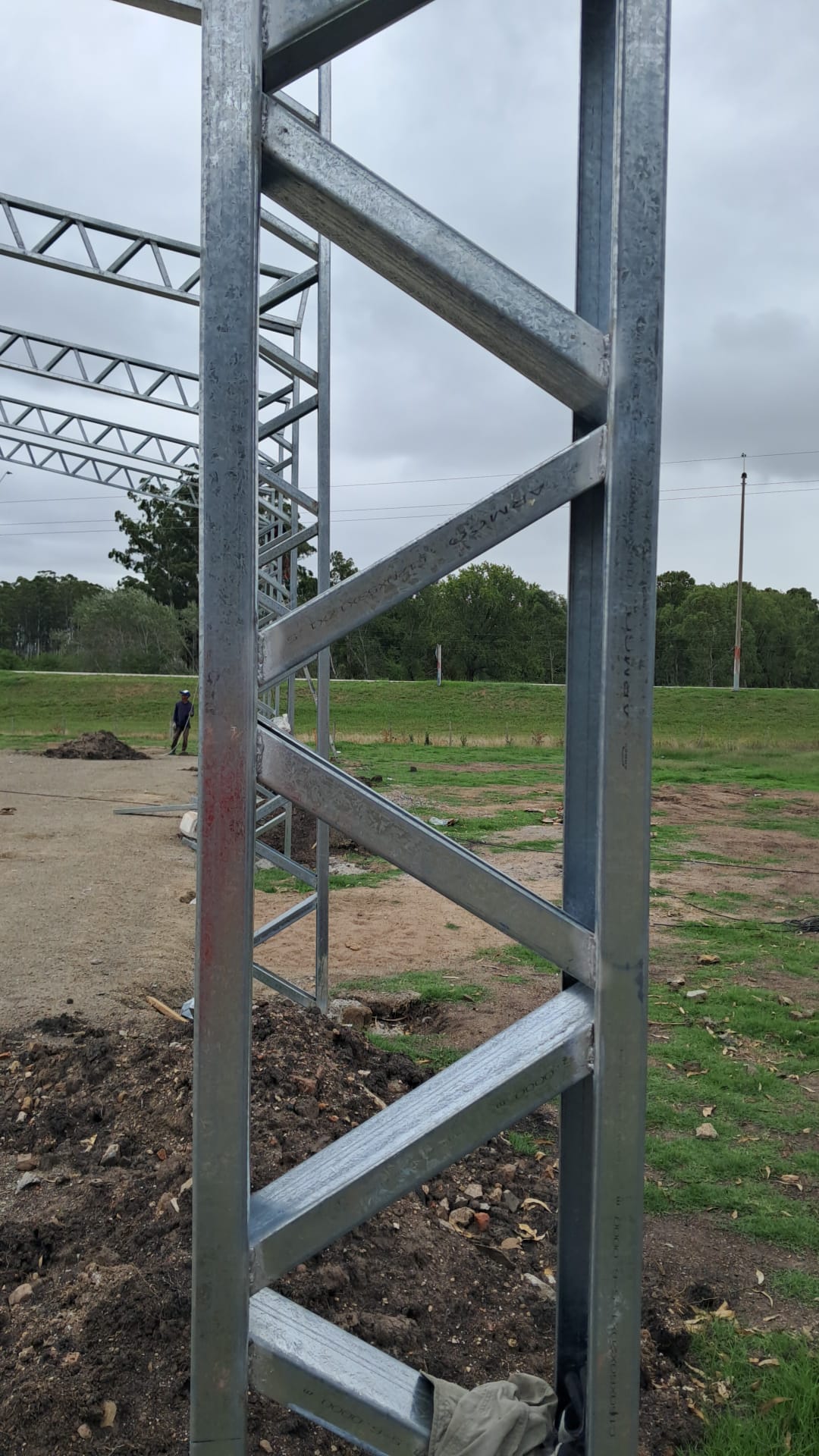

Las columnas bajan al suelo el peso del techo y el empuje del viento. En un galpón de El Tano van sólo en el perímetro, cada 5 o 6 metros a lo largo, porque las cerchas cubren el ancho completo. Se abulonan a la platea o a bases puntuales con placas de anclaje calculadas para la succión del viento.
La separación entre columnas también marca dónde pueden ir los portones. Por eso conviene definir las entradas desde el principio: las columnas se preparan para recibir portones y futuras ampliaciones.
¿Qué función cumplen las cerchas?
Las cerchas cruzan el galpón de columna a columna, dan la pendiente del techo y reciben el peso de las correas, la chapa y el viento. Son reticuladas: cordones unidos por diagonales, más rígidos y livianos que un perfil macizo de la misma luz. Así cubren de 10 a 25 metros sin columnas intermedias.
Qué tipos de cercha hay y cuándo conviene cada uno está explicado en la guía sobre qué es una cercha.
¿Para qué sirven las correas?
Las correas son los perfiles que van de cercha a cercha, a lo largo del galpón, y sobre ellas se fija la chapa. Además de sostener la cubierta, unen los pórticos entre sí. Su separación se calcula junto con el calibre de la chapa y la zona de viento, para que la chapa no pandee ni vibre.
¿Qué chapa lleva un galpón metálico?
Un galpón metálico de El Tano lleva chapa galvanizada de fábrica, de calibre industrial, en cubierta, laterales y portones. Se usa chapa trapezoidal o acanalada según la pendiente del techo y el uso, y se combina con chapa traslúcida en la cubierta para tener luz natural. El zinc viene de la laminación, no es pintura.
Por eso la chapa no se pinta ni se mantiene, y tiene una vida útil de 30 años o más en exterior. Si preferís cerrar con otro material, también se puede entregar sólo la estructura con las correas.
¿Cómo se calcula la estructura de un galpón metálico?
La estructura de un galpón metálico se calcula para ese galpón: la luz a cubrir, el largo, la altura al alero, la pendiente del techo y el viento del departamento. De ahí salen la sección de columnas y cerchas, la separación de correas y los anclajes. El cálculo estructural y el plano de bases están incluidos en el presupuesto.
Si el galpón va a llevar cargas especiales, se suman al cálculo desde el inicio:
- Puente grúa
- Entrepiso de oficinas
- Ampliación acoplada a una nave existente
- Cerramiento futuro de un tinglado
¿Cómo se fabrica y se monta la estructura?
Columnas, cerchas y correas se cortan, se sueldan y se prearman en el taller, y cada pieza sale numerada según el plano de montaje. La fabricación lleva de 2 a 4 semanas. En el predio no se suelda: se izan columnas y cerchas, se abulonan, se colocan las correas y después la chapa, en 3 a 7 días hábiles.
- Medición del terreno y definición de luz, largo y altura
- Cálculo estructural y plano de bases
- Fabricación en taller de columnas, cerchas y correas galvanizadas
- Montaje en obra: columnas, cerchas, correas y chapa
Como todo es abulonado, el galpón se puede alargar después sumando pórticos, o desarmar y volver a montar en otro predio.
Qué mandar para cotizar
Para calcular la estructura de tu galpón, mandá por WhatsApp el ancho libre de columnas que necesitás, el largo, la altura de lo más alto que va a entrar, si va a llevar puente grúa o entrepiso, y la localidad. Con eso te respondemos con la estructura que conviene y el presupuesto.
Pasanos medidas, uso y departamento. Te respondemos con un presupuesto claro.
Cotización sin cargo y sin compromiso. Traslado y montaje incluidos dentro de Uruguay. Respuesta por WhatsApp en el día.
- Medidas aproximadas (luz × largo × altura)
- Uso previsto
- Localidad y departamento
